在某些塑料（例如聚酰胺）上，可以轻而易举进行高强度粘接。然而并非所有的塑料都如此容易处理。在“难以粘合的材料”系列的第二部分，我们将以LCP作为例子，展示可以持续且可靠地粘合的产品与工艺。

LCP是一类高性能的、机械属性极佳的塑料。具有防火属性。在温度达到甚至超过 300 °C 时，仍然可以保持外形稳定。它们还具有极好的流动性，使它们能够填充具有长而窄的复杂流动路径的注塑模具，并且翘曲最小。因此LCP适合用于生产微电子器件所需要的细丝结构的模塑组件。

什么样的塑料被称作 LCP

LCP这一缩写并不像PC（PC表示聚碳酸酯），它不指代任何特定的化学成分，与此相反，它表示“液态晶体聚合物”。它们是具有液态晶体特性的聚合物。材料上的某些部位展现为被无固定形状区域环绕的晶体结构。

液态晶体聚合物的机械特性可以在相对较大的范围内进行调整，例如，改变结晶相与非晶相的比例，以及相互连结的程度。此外，这些结晶相的结构形状影响着材料的特性。因此，LCP以各种不同的形象出现。结果就是，同一种粘合剂在不同级别的LCP（例如 E130i, E463i, 或 E525T）上，体现出的粘附程度会有很大区别。

就如上述，LCP是一种难以粘合的材料。原因之一是它的化学结构，二是表面上形成的“注模表皮”。粘合时遇到的另一挑战是：为了达到较低的热膨胀系数（CTE约为12 ppm/K），LCP通常会填充大约30%的矿物填料或玻璃纤维。由于另一个粘接元件通常具有更高的热膨胀系数，粘合剂必须平衡附加的应力。

采用低压等离子处理作为一种神奇的调用

按照图表中显示的初始压缩剪切强度，在LCP上的初始附着力比较低，尤其是在经过高温高湿的环境储存后更是如此。同一张图表还显示，经等离子预处理后可以显著地提升粘合性能。因此，LCP终究还是易粘合的。

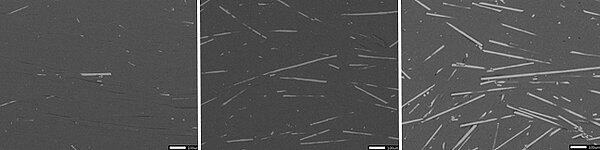

即便是在老化实验中，这一数值仍然保持很高的水平。等离子体预处理改善了粘合性能。经过电子显微镜（SEM）扫描显示，这一工艺旨在破坏LCP的表面，进一步曝露玻璃纤维。但是，过度的预处理则会导致粘合性能下降，因为在这种情况下，玻璃纤维无法再充分嵌入LCP基质内。通常来说，低压等离子处理适用于LCP预处理，而使用的气体（空气、氧气或是氮气）并无太大讲究。

DELO 出品，适合LCP的粘合剂

近几年里， DELO 研发出一系列在LCP上展现出优异性能的粘合剂。这些产品中的大多数应用于消费电子产品，不仅具有良好的粘附力，而且具有较高的光固化强度、非常好的跌落性能与防潮性能，同时适合在 80 °C 的条件下低温固化。除此之外，还有用于芯片贴装的粘合剂，它们具有良好的回流稳定性。

这里选出了 DELO 产品系列的一部分：
